Kalomelová referentní elektroda

Referentní systémy u kalomelové elektrody jsou Hg/Hg2Cl2, KCl, c = sat.

Teplotní rozsah je 0 až 70 °C.

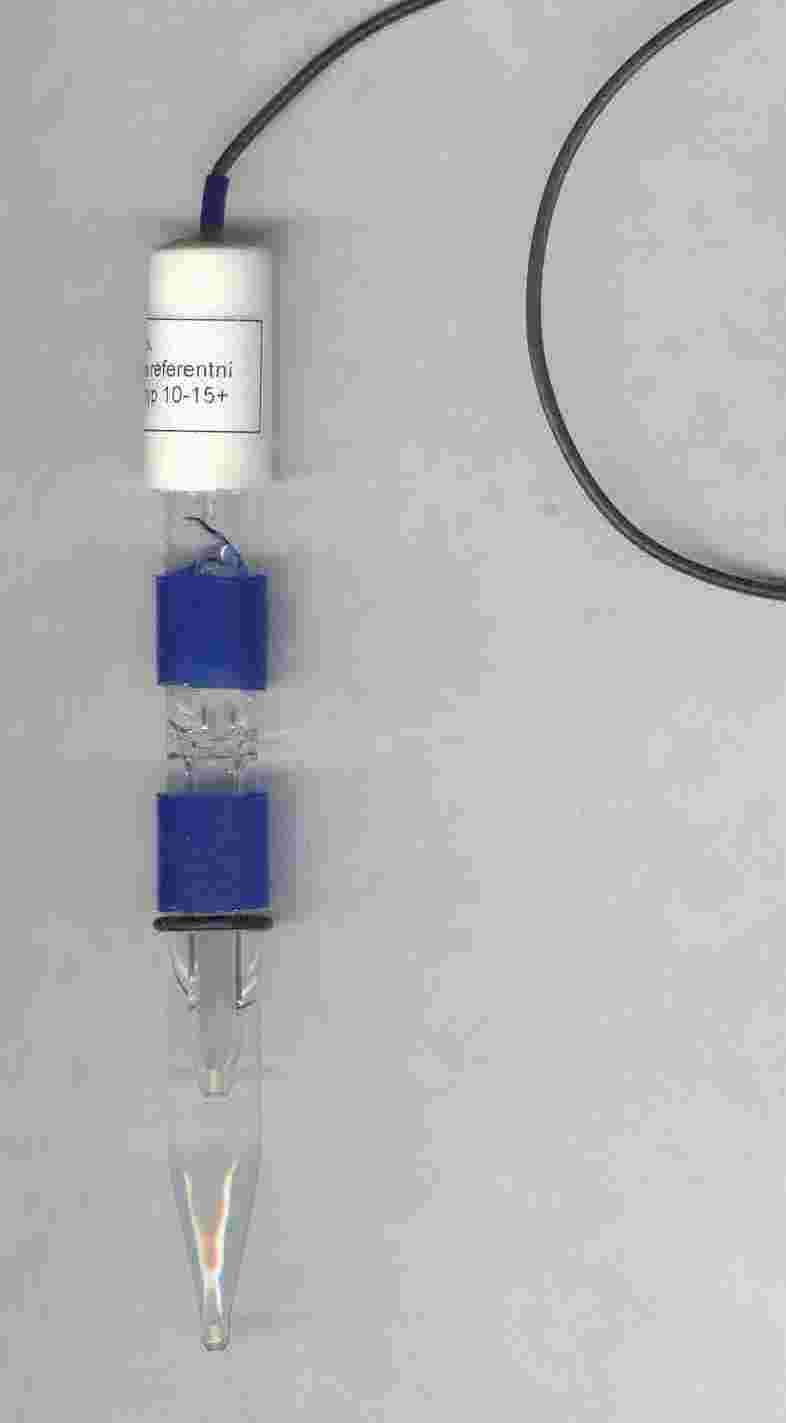

Pro aplikace, kde nelze použít KCl jako roztok pro diafragmu, např. pro možnost tvorby sraženiny, jsou kalomelové elektrody vyráběny v dvoumůstkovém provedení, kde je referentní systém oddělen od měřeného roztoku vhodným elektrolytem, dle libovolného výběru. Označení je xx-x5+. 10-15+

Elektrody s první číslicí 4 v typovém označení, jsou osazeny normalizovaným zábrusem NZ14, pro usazení v měřicích nádobkách s tímto hrdlem. Jsou též vhodné pro polarografická měření v nádobkách Metrohm, PolaroSensors, Ekom PA, GAT a jiných s tímto konusem. 410-10+ , 410-15+ (dvoumůstkové provedení)

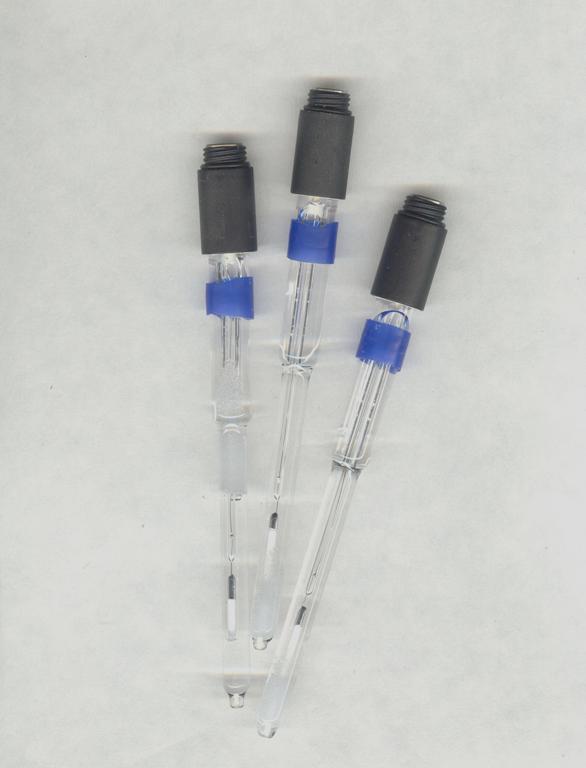

S číslicí 5 jsou osazeny adapterem se závitem pro průmyslové použití. 510-10+, 510-15+ (dvoumůstkové provedení)

S číslicí 6 jsou referentní elektrody v mechanicky odolném plastovém pouzdru, s nasyceným elektrolytem s dostatečnou zásobou referentní soli. 610-10+

S číslicí 7 jsou nasycené referentní elektrody vyráběny v provedení jako bezúdržbové, s gelovým referentním elektrolytem a dostatečnou zásobou referentní soli. 710-10+

Běžně mají skleněné nebo plastové pouzdro průměru 12 mm, aktivní délka 115 mm, čepici průměru 16 mm a délka 40mm.

Standardně jsou elektrody zakončeny 0,8 až 1 mt. jednožilovým LAU kabelem a banánkem. Po dohodě je možné zakončení kabelu jiným typem konektoru. Poslední číslice v typovém označení např. ”10 - 101”, odpovídá zakončení kabelu.

Referentní elektrody pro polarografické analýzy jsou diskutovány v příslušné sekci.
